Filterauslegung
Eine wesentliche Kenngröße des Filterapparates ist die Filterfläche. Häufig ist sie nicht mit der Gesamtfiltrierfläche identisch. Die Nutzfiltrierfläche AF ist der Quotient aus der Luftmenge und der Filtriergeschwindigkeit.
Die meisten Anwendungen liegen zwischen 0,5 und 2,5 m/min Filtriergeschwindigkeit.
Der Extrembereich liegt zwischen 0,2 und 0,5 m/min oder 2,5 und 4 m/min. Der übliche Druckverlust am Filter liegt zwischen 50 und 200 mmWS.
Es gibt verschiedene Einflussgrößen auf das Betriebsverhalten der Filterapparate. Im Folgenden sind nur einige davon aufgeführt:
- Physikalische Eigenschaften von Filtermedien: z.B. Berstdruck, Luftdurchlässigkeit etc.
- Staub, Schüttgut und deren Eigenschaften: z.B. Schüttdichte, chemische Zusammensetzung usw.
- Trägergas: z.B. Volumenstrom, Temperatur, Druck und relative Feuchte
- Apparatebauweise: z.B. Regenerationsform, Sternfiltergeometrie

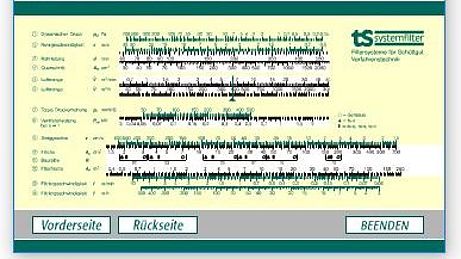

Der ts-systemfilter-Rechenschieber zur Auslegung von Filteranlagen
Mit dem von ts-systemfilter entwickelten Rechenschieber lässt sich der für Ihre Anwendung passende Filterapparat leicht ermitteln.
Sie können mit unserem Anfrageformular bequem einen oder mehrere Rechenschieber bestellen oder alternativ eine digitale Variante herunterladen. Eine detaillierte Beschreibung zur Nutzung des Rechenschiebers finden Sie im Downloadbereich in unserem Fachaufsatz. Im Bereich Filterwissen finden Sie zudem eine Online-Beschreibung.
